DIN 938

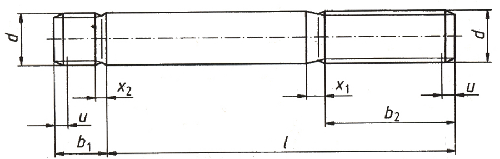

DIN 938 – Double End Stud dimension
Dimensionn of DIN 938 as below:
 |
| Size | b1 | x1 | x2 | b2 | b2 | b2 |
| M 5 | 5 | 2 | 1 | 16 | 22 | – |
| M 6 | 6 | 2,5 | 1,25 | 18 | 24 | – |
| M 8 | 8 | 3,23 | 1,6 | 22 | 28 | – |
| M 10 | 10 | 3,8 | 1,9 | 26 | 323 | 45 |
| M 12 | 12 | 4,3 | 2,2 | 30 | 36 | 49 |
| M 14 | 14 | 5 | 2,5 | 34 | 40 | 53 |
| M 16 | 16 | 5 | 2,5 | 38 | 44 | 57 |
| M 18 | 18 | 6,3 | 3,2 | 42 | 48 | 61 |
| M 20 | 20 | 6,3 | 3,2 | 46 | 53 | 65 |
| M 22 | 22 | 6,3 | 3,2 | 50 | 56 | 69 |
| M 24 | 24 | 7,5 | 3,8 | 54 | 60 | 73 |
| M 27 | 27 | 7,5 | 3,8 | 60 | 66 | 79 |
| M 30 | 30 | 9 | 4,5 | 66 | 72 | 85 |
